Anlagenplanung

In der chemischen Industrie und im allgemeinen Anlagenbau sind wir auf das Detail-Engineering von Neuanlagen und auf Umbau von Altanlagen spezialisiert. Anhand der Basic-Unterlagen oder der Ist-Zustand-Aufnahmen planen wir detailiert und nach neuesten, gültigen Normen, montagefertige Anlagen.

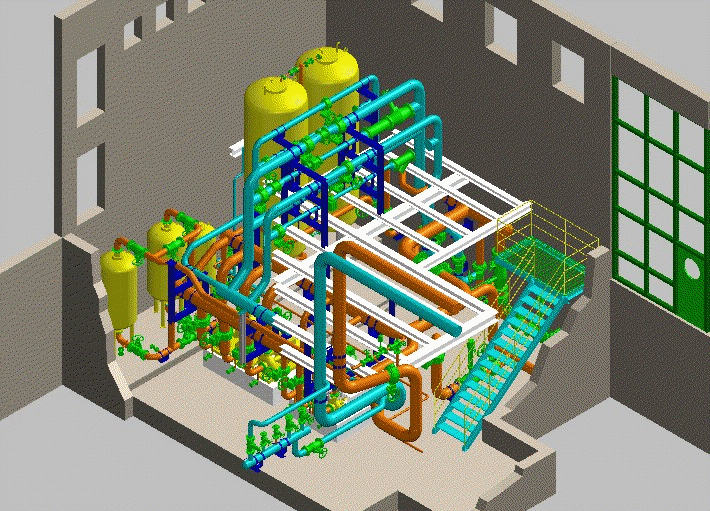

Die Anlagenplanung erfolgt bei uns stets mit CAD-Programen. Aus sämtlichen Informationen und im ständigen Kontakt zu Auftraggeber erzeugen wir ein 3D-CAD-Modell, bestehend aus: Gebäude, Stahlbau, Apparaten, Lüftungskanälen und anderen projektrelevanten Störkanten. Anschließend verrohren wir die Anlagen und konstruieren notwendige Sonderunterstützungen. Fortlaufend bzw. nach Abschluß der Planung werden für die Montagestufe vermaßte 2D-Aufstellungspläne und Isometrien mit Stücklisten erzeugt.

Unsere Leistungen im Detail-Engineering:

• Aufstellungsplanung
• Stahlbauplanung
• Auslegung von Rohrleitungen und Armaturen
• Rohrleitungsplanung
• Erstellung von 3D-Modellen
• Erstellung von Isometrien
• Erstellung von Werkstattzeichnungen
• Montage- und Demontagestudien

Aus der 3D-Anlagenplanung ergeben sich für alle Projektbeteiligten folgende Vorteile: kein Modellbau der Anlage, realistische 3D-Modellbetrachtung, Kollisionsprüfung, Datenkonsistenz und geringer Änderungsaufwand.

Sie haben Interesse ? Rufen Sie uns an oder senden Sie uns das Anfrageformular
Wir setzen uns mit Ihnen umgehend in Verbindung.

Gebäudetechnik

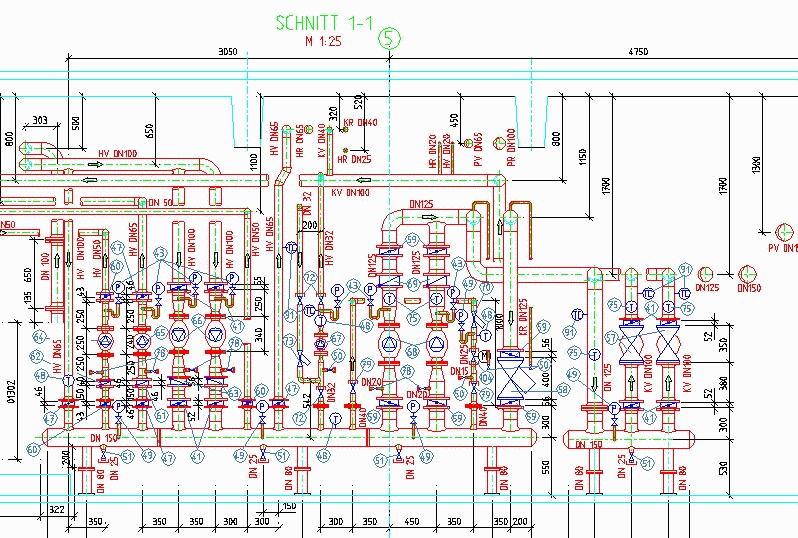

In der Gebäudetechnik sind wir auf dem Gebiet der CAD-Konstruktionen von Heizungs-, Lüftungs- und Kälteanlagen spezialisiert.
Anhand von Schemata konstruieren wir detailiert mit Stücklistenauszug die o.a. Anlagen. Dabei werden sämtliche Gewerke auf Kollision geprüft. Als Endergebnis erhalten Sie montagefertige 2D-Pläne.

Sie haben Interesse ? Rufen Sie uns an oder senden Sie uns das Anfrageformular.
Wir setzen uns mit Ihnen umgehend in Verbindung.

Dokumentation / As-Built-Aufnahmen

Durch die verschärfte Umweltauflagen bzw. für Umbau- maßnahmen oder für interne Dokumentation werden Ist-Zustand-Unterlagen benötigt. Auf diesem Gebiet liegt unsere Stärke
Ihre Anlage wird von uns aufgenommen und in Absprache mit Ihnen werden:

• 2D- bzw. 3D-Aufstellungspläne
• R&I-Fließbilder
• Isometrien

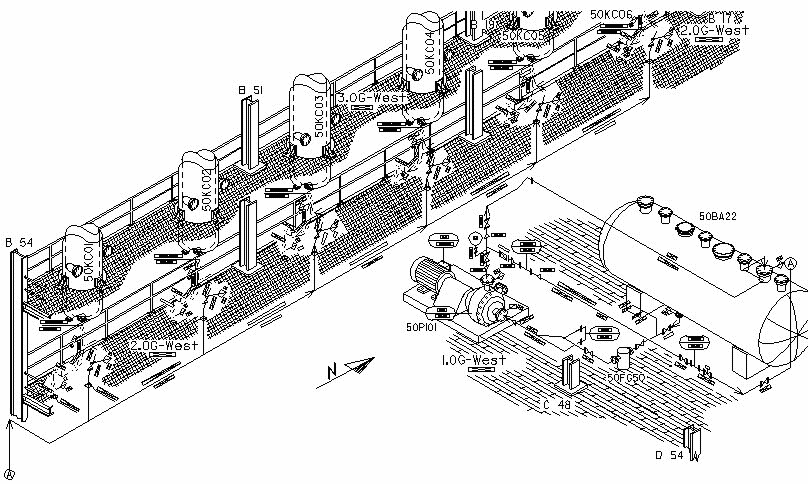

• Jobkarten
• Betriebs- und Anlagenbeschreibungen
• Rohrleitungs-, Armaturen- und Apparatenlisten
